广东专业生产公斤级臭氧发生器厂家

公司实力



   广州佳环科技有限公司  简短简介:

2000年-2007年原名为(广州三环臭氧有限公司)2007年正式注册为(广州佳环电器科技有限公司),是广东省生产研发臭氧最早的企业之一,专业从事臭氧产生臭氧机理研究、臭氧设备设计与制造和研发、臭氧应用工程方案设计与臭氧系统设备安装、调试、运行及维护,是国内臭氧行业的代表企业,正逐渐成为全球臭氧系统供应商。本公司成立已经有10多年时间,并培养起来了多批人才和培养多家小厂的臭氧企业,本公司在纯净水,污水,空间消毒,养殖行业,牛仔洗水行业,泳池行业,食用菌行业、环保、化学氧化与合成等几十个领域有着丰富的经验。

   公司拥有着实力雄厚的技术队伍,研发和生产出精度高、稳定性好、使用方便、维护容易的设备。 公司生产的系列产品应用范围广,本公司产品销售到全国各地,国外20多个国家和地区也在使用本公司产品,本公司的外贸销量一年一个台阶业绩稳定性在增长,得到国外客户的亲睐。本公司人性化的设计理念,卓越的性能和完善的服务,使公司产品在臭氧领域处于领先地位。

实力的见证:本公司目前已经发展成为广东省规模最大一家企业。



产品配置及介绍  禁止复制,违者必究  广州佳环公斤级部门宣

1、臭氧发生器技术参数及报价(见下表)

2、环境条件及设计条件

2.1 气源条件

臭氧发生器使用干燥洁净空气源或氧气气源(利用环境空气制成氧气供臭氧发生器使用)。

2.2 电源条件

380V  50Hz  臭氧发生系统(不含气源设备)要求负荷50KW

3臭氧发生器设计和检验标准

CJ/T322-2010      中华人民共和国城镇建设行业标准《水处理用臭氧发生器》

GB150             钢制压力容器

GB/T 191          包装储运图示标志

GB 3095-1996      环境空气质量标准

GB 4208           外壳防护等级(IP 代码)

GB/T 6682-2008    分析实验室用水规格和试验方法

GB 7521.1-2005    低压成套开关设备和控制设备第 1 部分:型式试验和部分型式试验

                  成套设备

GB/T 13306        标牌

GB/T13384         机电产品包装通用技术条件

GB 14050          系统接地的型式及安全技术要求

GB 19517          国家电气设备安全技术规范

DIN EN60204        设备的电器装备(一般要求)

DIN EN60034        旋转电机(测定和操作状态)

GB4942.1-85       电机外壳防护

CD/T5226.1-1996   工业机械电气设备第一部分:通用技术条件



4、系统总体说明

  1.臭氧发生器由1台臭氧放电室、1套臭氧专用中频高压电源以及控制系统组成。
  2.臭氧放电室是安装臭氧发生单元的装置。臭氧发生单元是组成产生臭氧的最基本元件,包括电极和介质管。电极是与具有不同电导率的媒质形成导电交接面的导电部分,在臭氧发生单元中系指分布高压电场的导电体;介质管是基本电磁场性能受电场作用而极化的物质所构成的零、部件,在臭氧发生单元中系指位于两电极间,造成稳定的辉光放电的绝缘。
  3.我公司的臭氧放电室:外电极系不锈钢制造,臭氧发生单元呈蜂窝状排布,采用非玻璃放电体——高压电极和介质管为一体化结构,在高压电极表面烧结搪瓷介电层。每个臭氧发生单元带有独立的高压熔断器,保证了放电室整体正常、可靠、有效的工作。
  4.臭氧电源是将输入工频电源转化为中频高压电源的装置,也称为“供电单元”,使臭氧发生装置内形成高压电场。臭氧电源装置主要包括整流逆变电路、电抗器、高压变压器、控制装置及显示操作盘等。整流逆变电路将供电电源转换成辉光放电所要求的中、高频交流电源,经过高压变压器升压后,中频高压电源输送到臭氧发生装置。

  5.电源控制装置设计为单片机,采用CPU实行数字控制,设置自动软启动功能,臭氧电源装置按设定程序自动启动及关断。臭氧电源装置设置多重保护装置保证整机的可靠性和稳定性,并设计了用于整体保护的保护电路或安全回路。
  6.臭氧发生器采用水冷却,通过满足质量要求的足量的冷却水有效地带走电晕放电时放出的热量,冷却水可循环使用并通过外部工艺降温。
  7.发生器产量可根据用户实际需要进行调整,并具有多重保护功能,防止意外情况下,对发生器造成损坏。



5、臭氧系统机组概况、安装条件及注意事项

5.1、室内应有无易燃易爆气体及导电粉尘。禁止安装在氨气易泄露或有发生爆炸危险的危险区域

5.2、室内有380v/50Hz交流电源。

   5.3、环境温度要求:0℃-33℃

   5.4、环境适度要求:≦45%

   5.5、放置本机的地面要求平整,注意将设备平稳放在地上或支架上

   5.6、设备安装时保持设备工作环境通风及空气干燥,该空间须安装风扇或空调

6、臭氧发生器报价一览表:

序号

货物名称

型号/参数

数量

  品牌

备注

1.5KG/H臭氧系统

HY-020-1500A

1

 广加环

自主生产和研发

1.1

臭氧电柜室

电源控制

1

广佳环

外置配套

1.2

臭氧放电室

蜂窝状介电层

1

广佳环

外置配套

1.3

相应仪器、仪表


1


嵌入式

1.4

温度控制仪


1


内置配套

1.5

压力控制阀




内置配套

1.6

防回水装置


1


内置配套

气源主要设备

          标配

1

  品牌


2.1

螺杆空压机

功率:15KW,流量:2.3m3/min

1

/

外置配套

2.2

冷冻干燥机

功率:0.55KW,流量:2.5m3/min

1

广加环

外置配套

2.3

吸附干燥机

功率:0.5KW,流量:2.5m3/min

1

广加环

外置配套

2.4

过滤器

Q级、P级、S级、C级

4

广加环

外置配套

2.5

储气罐

容积:1.0m³

2

佛山隆威

外置配套

2.6

系统安装辅件


1


配套



7、HY-1.5系列臭氧发生器技术参数

产品型号

HY-020-1500A

臭氧产量(kg/h)(N.T.P)

1.5

臭氧浓度(mg/L)

20-25

臭氧电耗(KW.h/kg)

 ≤1.0

输入电源

AC380V/50HZ/三相

工作电压(KV)

5-7

电源频率

>1000

进气流量(m3/Min)

>10000

进气压力(MPa)

0.1-0.2

进气温度(℃)

≤20

气源露点(℃)

≤50

冷却水温度(℃)

≤25

冷却水进出口(DN)

20

气源进出口(DN)

10

冷却水量(M3/h)

0.8-1

      工作环境条件

环境温度≤45℃,RH≤80%

8、螺杆式空压机技术参数

型号

15A

容积流量

2.3M³/MIN

工作压力

0.8Mpa

功率

15KW

外形

775*1050*1050mm

重量

420KG

出口尺寸

RP2

噪音

≦75db

产品说明:
1、智能的微电脑控制系统;
2、性能卓越的进口主机;
3、高效的过滤和分离系统;
4、功率:15HP

9、储气罐

工作压力

08MPa

设计温度

110℃

容器总高

1594H1

容器内经

550

进气口

H2:642

出气口

H3:1242

DN:50

DN:50

螺纹式 RP 1½

螺纹式RP 1½

安全阀接口

PR ¾

排污阀接口

R ½



10、过滤器

型号

滤芯

处理风量

最大压力

管径

尺寸

过滤级别

HMR150

1*150

15M³/min

16bar.g

2½"

928*133mm

s

11、冷冻式干燥机

型号

20P

处理风量

2.3M³/MIN

入口温度

50-80%℃

环境温度

≦38℃

使用压力

10KKG/CM

压力露点

2℃-10℃

冷媒

22R

冷媒压缩机马力

3HP

电压

220V  50HZ-60HZ

运行电流

/

空气出入口管径

3"

设备尺寸

700*420*810mm

12、无热再生吸附干燥机20p技术参数

型号

20P


处理空气流量

2.3M³/H


空气出入口管径

3"


压力露点

-20%-40%℃


电源

220V  50HZ/60HZ


功率

0.5KW


工作压力

0.4-0.7MPa


系统压差

0.5-0.7MPa


控制方式

数码编程


进气温度

≦45℃


噪音

≦80db


使用寿命

≧9500h


尺寸

650*380*1750mm


吸附式

氧化铝分子筛


工作方式

双塔交替工作


再生气耗量

9%-15%


再生方式

无热再生


重量





13、交货期:15个工作日

14、售后服务



1.设备质保期

设备保修期为设备出厂之日起一年保修,终身维护;

2.操作、维修人员的培训

免费安排业主方操作、维护人员培训,达到:

①操作人员能熟练操作设备;

②维修人员需掌握设备的日常维护和维修工作。

3.用户走访

在保修期内可以安排一次技术上门;检查设备运行状况,给用户提供合理化建议。

4.故障排除

①接到用户设备出现故障的信息后,当日给用户明确答复;

②接到服务电话后,本市24小时到达现场,省内其他地市48小时到达现场,省外地市在72小时内可到达用户现场,检修设备保证用户正常使用。

5.其他服务

①建立用户电脑档案,有专用软件协助用户进行设备管理;

②定期提醒用户更换易损件,检查设备及注意事项。

6.质量承诺:

①所提供设备满足贵公司使用的要求,在保证设备满足所提供技术文件质量指标的前提下,保证设备的安全性、可靠性、稳定性。

②供方向需方保证:如因设计、制造上的缺陷和材料上的不良而使设备发生故障,供方为需方免费修理并更换新损坏零件,期限为设备出厂之日起一年保修期内。

③在正常的使用情况下,整机设备使用寿命为6年。

④不受设备改型而影响配件的供应,保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者,不属于免费维修范围:

A、环境过于潮湿或机器结构内部进水而导致产品损失

B、擅自改动产品结构而导致产品损坏

C、因自然灾害或其它不可抗力而导致产品损坏

D、因操作不当导致机器出故障。

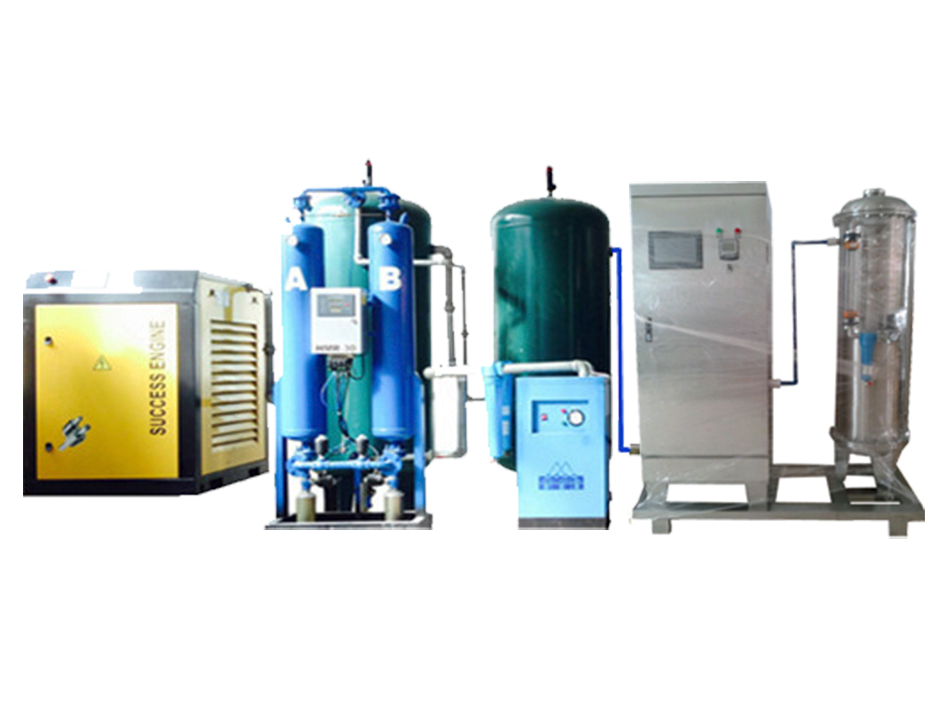

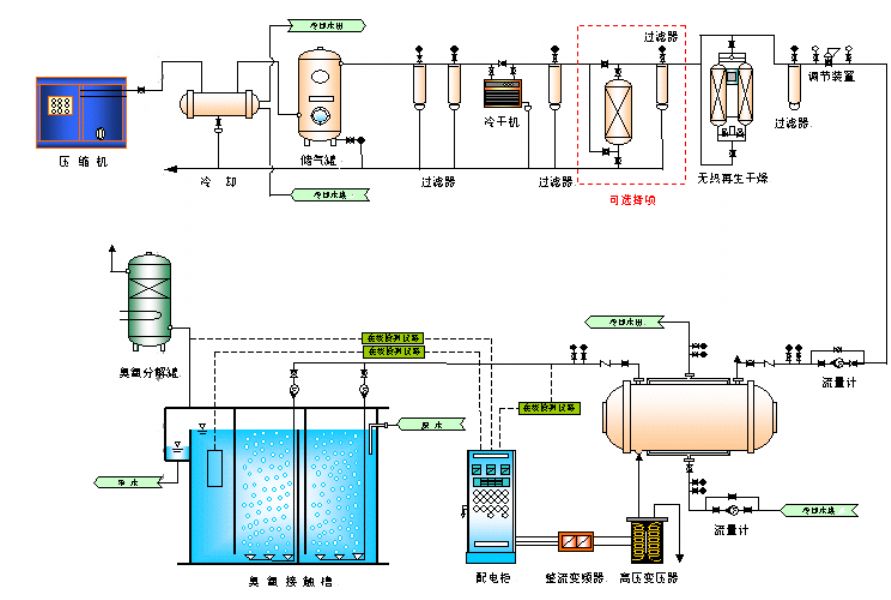

15、全套系统部分图片:供参考,以实际产品为准!
