一、     概述 广州佳环专业生产公斤级臭氧发生器10公斤臭氧发生器，参数资料由广州佳环臭氧公斤级部门提供。复制资料需经过广州佳环臭氧公斤级部门同意，侵权必究。

二、    2000年-2007年原名为（广州三环臭氧有限公司）2007年正式注册为（广州佳环电器科技有限公司），是广东省最早生产研发臭氧企业之一，专业从事臭氧机理研究、臭氧设备设计与制造和研发、臭氧应用工程方案设计与臭氧系统设备安装、调试、运行及维护，是国内臭氧行业的代表企业之一，正逐渐成为全球臭氧系统供应商。本公司成立已经有10多年时间，并培养起来了多批人才和培养多家小厂的臭氧企业，在*饮用水处理、*中水回用处理、*化妆品容器消毒杀菌、*水产养殖增氧消毒杀菌、*家禽养殖业、*游泳池水消毒杀菌、*无菌车间、*制药厂及食品厂消毒杀菌、*GMP认证、*食品保鲜储藏、*果蔬农药降解、*污水处理（医院、食品厂、电镀厂等工业污水及城市污水深度处理）*工业废气脱臭处理，化学氧化与合成等几十个领域有着丰富的经验。

三、       公司拥有着实力雄厚的技术队伍，研发和生产出精度高、稳定性好、使用方便、维护容易的设备。 公司生产的系列产品应用范围广，本公司产品销售到全国各地，国外20多个国家和地区也在使用本公司产品，本公司的外贸销量一年一个台阶业绩稳定性在增长，得到国外客户的亲睐。本公司人性化的设计理念，卓越的性能和完善的服务，使公司产品在臭氧领域处于领先地位。

四、    实力见证：本公司目前已经发展成为广东省规模最大一家企业。

二、臭氧发生器的运行参数和使用条件

l  无论在运行还是通气阶段，进入臭氧发生器的氧气长压露点保证≤-60℃。

l  冷却水中应不含能产生水垢、堵塞、沉积等影响发生器正常使用的物质。

三、安装现场要求：

2.1  设备应存放在干燥、清洁、通风良好的库房内。对于短期露天存放和运输时应加盖雨布。

2.2   室内安装现场环境温度为-20～40℃，相对湿度≤80%。

四、HY-10Kg空气源臭氧发生器系统商务报价

备注：1、此报价含税；

      4、此价有效期60天。

主要设备技术参数

HY-10KG臭氧发生器

        制造商： 广州佳环电器科技有限公司

        型  号：     HY-10KG

        外形尺寸： 以实际出厂为准  mm

       臭氧产量：         10000          g/h

        臭氧出气浓度：      20-30      mg/l

额定功率：        65.5           kw

        工作压力：   0.09MPa，允许波动±5%

需气量：     400       Nm³/h

        冷却水流量：     6          m³/h

        电  源：     380v/50Hz/3ph

安装环境：       室内

发生室尺寸：310cm长*120cm宽*170cm高

气源系统（包含空压机、干燥机、冷干机，过滤器，储气罐等）

        空压机制造商：上海申行健压缩机有限公司

功率：     45KW

        空气气量：       480        Nm³/h

        工作压力：     7 bar

        噪音：      71dB(A )

        出口尺寸：     Rp 1-1/2"

机组重量：       950KG

        外形尺寸：    1000×1300×1470 mm

五、臭氧发生器的技术特点：

l  高效，产品专用电源频率高，频率范围4KHZ-20KHZ，有效提高效率；

l  臭氧生成浓度高，耗电低，应用微间隙放电技术，氧气源臭氧发生器平均产1公斤臭氧耗电10度；

l  产品放电介质采用管径石英玻璃管，石英具有介电常数高，不易击穿，寿命长等特性；

l  系统稳定可靠，反应腔为免清洗免维护设计，产量、浓度不衰减，具有过流、过压、过载、超温、高低气压、低水流、断水等完善的多重保护设计；

l  操作简单，采用机电气一体化设计，人机界面显示，触摸屏控制，参数易于调节；

l  臭氧反应腔采用SS304和SS316，密封材料为PTFE（聚四氟乙烯），耐臭氧腐蚀；

l  臭氧产量输出稳定可调；

l  体积小，采用管微间隙放电技术，有效减小体积；

高频逆变电源

放电管

放电管结构                                放电状态

广州佳环臭氧系列产品采用管微间隙放电；放电介质为石英管，具有不易击穿的特性。先进的技术与精密的工艺，HY系列产品既稳定且高效，在使用纯氧作气源的条件下，臭氧生成浓度可达100mg/l，平均产1公斤臭氧仅耗电7度。浓度实测如下图所示：

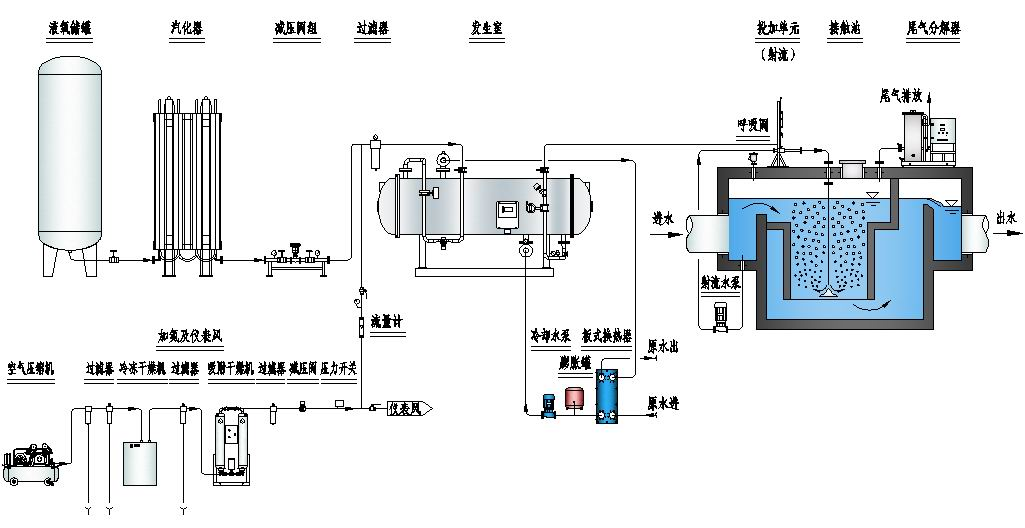

六、气源系统工艺

技术对比

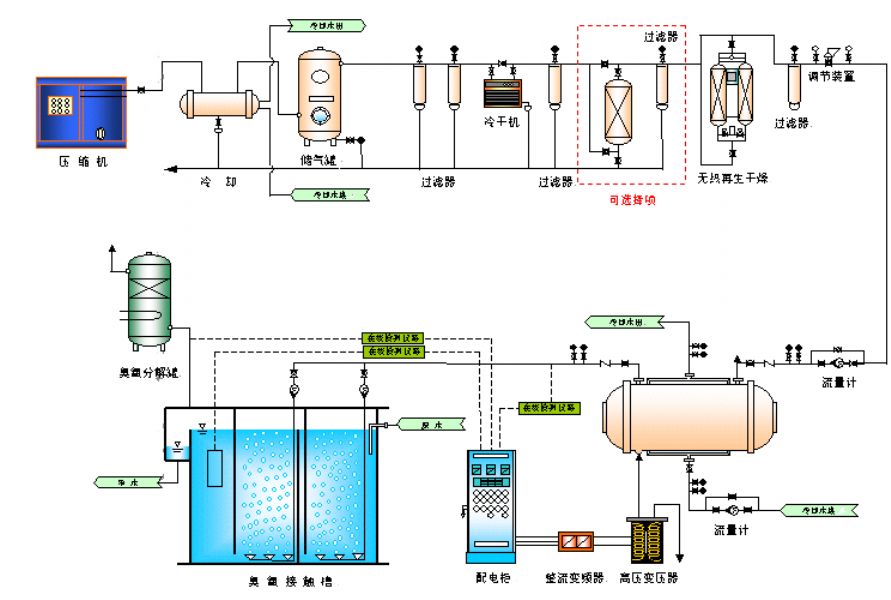

空气源臭氧发生系统工作流程图（参考）

说明：压缩空气经过储气罐稳压，初级过滤器除水除尘，再进入冷干机降低气体露点，滤除大量的水份，后经二级精密过滤，进入吸附干燥机，产生浓度高的空气，气进入臭氧发生器内产生臭氧。

臭氧发生器工作时会产生一定的热量，需接入循环水冷却。

六、检验和验收

1.在产品生产过程中，从原材料进厂经中间产品到最终产品的各个阶段均应按照国家有关标准和企业标准进行检验和验收。

2.产品生产过程中的主要阶段的试验和验收卖方应邀请买方派员参加，买方可视具体情况决定派员参加或不参加。买方不参加的试验卖方应将试验结果送交买方确认。

3.制造厂内买方的验收不做为最终产品合格的保证，产品最终应通过现场调试和运行考验而通过验收。

6.2、开箱检验

1. 设备运抵现场后，买方应通知卖方在一定时间内到达现场进行开箱检验。

2. 如果卖方在规定的时间内未能到达现场，又未同买方协商到达工地时间，则买方可根据工程需要自行开箱检验，如发现设备、部件与装箱单不符等情况，卖方应承担责任。

3. 如果买方不通知卖方，擅自开箱检验，则发生的一切后果由买方自己承担。

4. 开箱检验应有安装单位人员在场，开箱检验后设备应妥善保管，避免零部件遗失和设备的损坏。

七、售后服务

7.1、质保期限及质保期内服务措施

1、设备质保期为设备抵达工地现场后12个月。

2、其它由,公司外购设备的质保期限按生产厂家规定为准（一般为一年，特殊情况例外）。

3、在保修期内对整套系统进行现场免费指导客户维护保养。

7.2、质保期外服务措施

1、我司生产的设备在质保期后出现故障，可由我公司负责维修，收取更换器件的材料费和合理的人工费。

2、其它外购设备，保修期外的售后服务由使用方负责协调。

7.3、其它服务

1、设备安装、调试

设备运抵现场后，我司将及时派遣具有丰富工程经验的技术人员对设备进行指导安装、调试。

2、人员培训

我司就买方的技术人员和操作人员提供本套设备全面系统的培训。主要培训内容如下：

就系统设备组成、工作原理、控制工艺等进行培训，并就设备现场操作、设备的维护保养工作、系统运行参数调整、设备故障排查和事故应变措施等进行现场操作演示。使需方操作人员掌握设备的基本知识、结构与性能特点，熟练操作，并能简单处理设备运行过程中有可能出现的一些问题，确保安全生产。

八、供货进度安排

根据我公司项目实施流程，暂拟定以下项目实施计划：

                                                        广州佳环电器科技有限公司

                                                       广州佳环公斤级销售部门电话020-62112919
