广佳环氧气元200g/h蜂窝式臭氧发生器

200g/h臭氧发生器

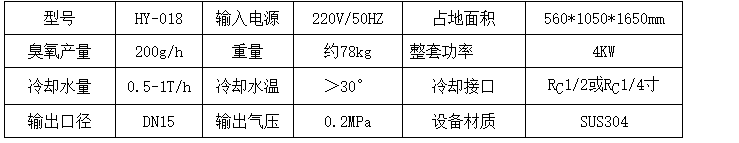

1、明细配置清单


臭氧发生器组成:200g蜂窝臭氧发生器塔、220V/50HZ(臭氧电 源、不锈钢外壳、数显电流表、数显电压表、臭氧指示灯、电源指示灯、风扇、臭氧浓度调节旋钮等。

臭氧发生器特点:高效脱羟石英管臭氧发生器,蜂窝式超长寿命设计、臭氧浓度更高,其功率、体积比同类产品都小。

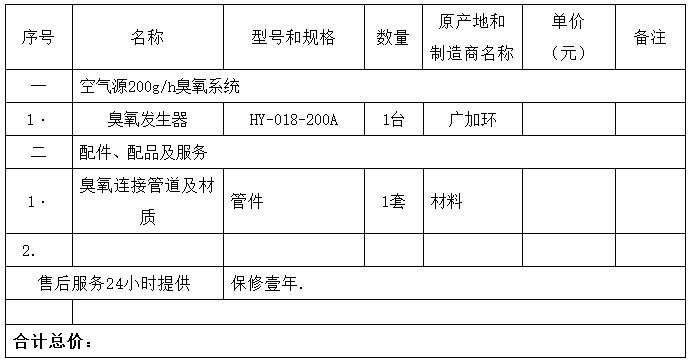

200g/h空气源臭氧系统供货清单及服务范围


2、系统总体说明


本系统配套产量200g/h的臭氧发生器1台,采用2.2KW无油或螺杆压缩机,7.5P冷干机,两组过滤器,0.3m³储气罐等组成。


3、产品特点及性能说明

先进的蜂窝式电晕放电技术

最优化的机械设计

先进的IGBT供电单元

低谐波污染

低能耗

臭氧浓度高、结实耐用

结构紧凑

低维护工作量

自动化界面控制

放电体

 臭氧放电室采用石英管放电体,该放电体臭氧产量大,臭氧浓度高,能最大程度的发挥电源系统和冷却系统的功能,是大产量高浓度臭氧发生器的关键。

4、环境条件及设计条件

  4.1环境条件

  4.1.1 温度: 年平均气温12.1℃,最低温度>0℃,最高温度38.8℃。

  4.1.2 湿度: 年平均相对湿度61.5%,月平均最高相对湿度85%,月平均最低相对湿度35%。

  4.1.3 大气压: 年平均压力101.59KPa,最高压力104.5KPa,最低压力98.6KPa。

  4.1.4 冷却水: 一般工业自来水。

  4.2设计条件: 臭氧发生器按室内安装要求设计,使用方应确保设备在设计条件范围内运行。

  4.2.1温度: 臭氧发生器设计环境温度范围为0—40℃。

  4.2.2湿度: 臭氧发生器设计相对湿度≦75%。

  4.2.3冷却水温度: 臭氧发生器设计冷却水温度<30℃。

  4.2.4大气压: 臭氧发生器按标准大气压设计,即大气压为101.3KPa。

  4.3气源条件: 臭氧发生器为空气源,气源露点要求<-23℃。

  4.4电源条件: 室内有220v/50Hz交流电源,部分臭氧设备同时需要用到380V/50Hz交流电源。



5、臭氧发生器设计、制造和检验标准

5.1 臭氧发生器设计、制造标准

   5.1.1、中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》;

   5.1.2、国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》。

 5.2 臭氧发生器检验标准

   5.2.1、中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》。

6、注意事项及售后服务

注意事项:机械设备必须放置在无油污、空气干净、干燥通风的地方工作,以延长机械设备使用寿命;室内应无易燃易爆气体及导电粉尘,禁止安装在有发生爆炸危险的危险区域。

1.设备质保期

设备保修期为设备出厂之日起一年保修,终身维护;

2.操作、维修人员的培训

免费安排业主方操作、维护人员培训,达到:

①操作人员能熟练操作设备;

②维修人员需掌握设备的日常维护和维修工作。

3.用户走访

在保修期内不少于一次;检查设备运行状况,给用户提供合理化建议。

4.故障排除

①接到用户设备出现故障的信息后,当日给用户明确答复;

5.其他服务

①定期提醒用户更换易损件,检查设备及注意事项。

6.质量承诺:

①所提供设备满足贵公司使用的要求,在保证设备满足所提供技术文件质量指标的前提下,保证设备的安全性、可靠性、稳定性。

②供方向需方保证:如因设计、制造上的缺陷和材料上的不良而使设备发生故障,供方为需方免费修理并更换新损坏零件,期限为设备出厂之日起一年保修期内。

③在正常的使用情况下,整机设备使用寿命为10年。

④不受设备改型而影响配件的供应,保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者,不属于免费维修范围:

A、环境过于潮湿或机器结构内部进水而导致产品损失

B、擅自改动产品结构而导致产品损坏

C、因自然灾害或其它不可抗力而导致产品损坏

D、因操作不当导致机器出故障。
