1、概述（广东大型臭氧发生器专业生产工厂）

1.1公司简介

    2000年-2007年原名为（广州三环臭氧有限公司）2007年正式注册为（广州佳环电器科技有限公司），是广东省最早生产研发臭氧企业之一，专业从事臭氧机理研究、臭氧设备设计与制造和研发、臭氧应用工程方案设计与臭氧系统设备安装、调试、运行及维护，是国内臭氧行业的代表企业之一，正逐渐成为全球臭氧系统供应商。本公司成立已经有10多年时间，并培养起来了多批人才和培养多家小厂的臭氧企业，在*饮用水处理、*中水回用处理、*化妆品容器消毒杀菌、*水产养殖增氧消毒杀菌、*家禽养殖业、*游泳池水消毒杀菌、*无菌车间、*制药厂及食品厂消毒杀菌、*GMP认证、*食品保鲜储藏、*果蔬农药降解、*污水处理（医院、食品厂、电镀厂等工业污水及城市污水深度处理）*工业废气脱臭处理，化学氧化与合成等几十个领域有着丰富的经验。

   公司拥有着实力雄厚的技术队伍，研发和生产出精度高、稳定性好、使用方便、维护容易的设备。 公司生产的系列产品应用范围广，本公司产品销售到全国各地，国外20多个国家和地区也在使用本公司产品，本公司的外贸销量一年一个台阶业绩稳定性在增长，得到国外客户的亲睐。本公司人性化的设计理念，卓越的性能和完善的服务，使公司产品在臭氧领域处于领先地位。

实力见证：本公司目前已经发展成为广东省规模最大一家企业。

1.2核心技术、高性价比

1.2.1高压放电式发生器
    该类臭氧发生器是使用高频电源系统，使电场内或电场周围的氧分子发生电化学反应，从而制造臭氧。该臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大（单机可达8Kg/h）等优点，所以是国内外相关行业使用最广泛的臭氧发生器。
1.2.2采用水冷却发生管，风冷却电源的方式

臭氧发生器工作时会产生大量的热能，需要冷却，否则臭氧会因高温而边产生边分解。水冷型发生器冷却效果好，工作稳定，臭氧无衰减，并能长时间连续工作。
1.2.3采用石英管放电技术

石英管由于具有介电常数高、壁厚均匀、椭圆度好、耐高温、耐潮湿等特点而最常被一些高性能的臭氧发生器使用。陶瓷板易脆裂，只适用一些小型发生器。陶瓷管的壁厚和椭圆度不易控制，容易出现放电不均匀的问题，所以使用的不多。玻璃管和搪瓷管介电常数低，耐高温性能差，易炸裂，只有在一些低端发生器上使用。
1.3臭氧原理及工艺

1.3.1工作原理

当含氧气的气体通过两个电极间的放电间隙时，部分氧气分子（O₂）会被转化为臭氧（O₃）从而实现臭氧制备（见图 1）。当高压电极上带有变化的高电压时，电极之间的放电间隙处会产生微放电，氧气分子被分解为自由态的氧原子O，部分自由态的氧原子与未分解的氧气分子重新结合生成臭氧（O₃）即 O＋O₂＝O₃，被称为“电晕放电”或“无声放电”。

事实上施加在电极上的电能只有一部分用于制备臭氧，制备过程中同时还会产生热量，需要通过冷却水来有效冷却臭氧发生模块。臭氧制备过程受原料气的质量和冷却水的温度影响比较显著，温度越低，臭氧制备效率越高。

1.3.2臭氧工艺流程

臭氧发生器系统组成，包括：空气源系统、臭氧发生器主机、电源柜。

1.3.3臭氧放电室结构设计

广州佳环公司臭氧发生器放电室内部由多根石英放电体组成多个分单元，每组高压电极带有独立的熔断器，保证放电室整体正常、可靠、有效工作。不仅仅是为了提供高效发生臭氧量，而且是基于安全可靠、容易维护的设计思想。

1.3.4气源处理工艺流程图

1.4应用领域

臭氧适用于各种水处理和空间领域，如：

①饮用水的消毒、脱色、除味、除有害有机物；

 ②游泳池用水消毒、脱色、除味、除有害有机物；

 ③废水的化合物断链、去COD、除味消毒、脱色；

 ④水产养殖消毒、净化；

 ⑤空间的净化消毒、除味；

⑥化工业中的氧化、硫化工艺。

2、系统配置及报价

2.1氧气源 YT-2500G臭氧系统报价表

2.2空气过滤系统及电源柜图

3、系统技术参数

3.1臭氧发生器的额定参数

3.2环境条件要求

3.3安装环境条件

安装地点必须符合条件：环境温度、海拔、、湿度、保护等级、振动、设备房地面平整、通风、干燥。

确保设备维护空间不低于1米，散热不会导致房间的温升超过允许范围。

3.4统动力消耗

YT-2500G功耗表

3.5流体及电力质量要求

气源和冷却水操作要求

4、供货期及付款条款

4.1  付款条款

4.1.1付款方式

（1）前期预付50%

（2）发货之前付45%

（3）安装调试后付5%

4.1.2报价有限期

    报价有效期为3个月

4.2 质量保证期限

质保期：发货之日起12个月，质保期内提供免费维护，质保期过后，终身优惠提供备品备件。

4.3交货进度及保证

    本厂保证在从客户打定金开始的20个工作日内货发出厂。

4.4 技术资料

    合同生效后卖方应将一整套技术资料与货物一起装箱，运交买方。

1. 设备说明及详细清单(设备、材料表)

2. 设备安装布置图

3. 设备外型尺寸图

5、技术服务及售后服务

5.1 技术服务

我们会组织专人以电话、传真、邮件以及现场走访等多种方保持与客户的联系，实时了解设备的运行状况，帮助和指导客户维护和使用设备，提醒客户及时更换备件。让我们的每一个客户体会到我们的贴心服务。

（1）做到售前、售中、售后在全过程，供方按进度或合同要求配合需方现场的运行操作和维护进行技术指导，以保证设备稳定运行，达到各项技术性能指标。

（2）供方派遣技术人员到现场进行调试及运行技术指导。详细讲解图纸、工艺流程、设备性能、操作规程、保养事项等技术问题，并可根据需方要求进行必要的示范操作；供方负责需方技术、操作、维修人员的技术培训。

（3）质保期内出现质量问题供方无偿进行维修或更换部件（易损件除外）；保修期满后终生维修，维修更换只收零部件材料费。

5.2 现场服务及人员培训

为了保证设备的安装、调试顺利，供货商派经验丰富的技术人员按照进度到施工现场参加指导设备的开箱验收、指导安装、调试和试运工作及技术服务，用户应提供现场工作便利条件。免费对需方操作人员和维修保养人员进行技术培训，逐渐担负起主要维护工作。

5.3执行标准

　　中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》

中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》

中国环境保护产品认定技术条件臭氧发生器 HJ/T 264-2006

5.4 售后承诺

 我们至力提供适合您的臭氧发生器，提供完善的售后服务。

 24小时售后服务电话：159 8634 5203 庞 工

5.5佳环公斤级部分的合作案例客户如下：

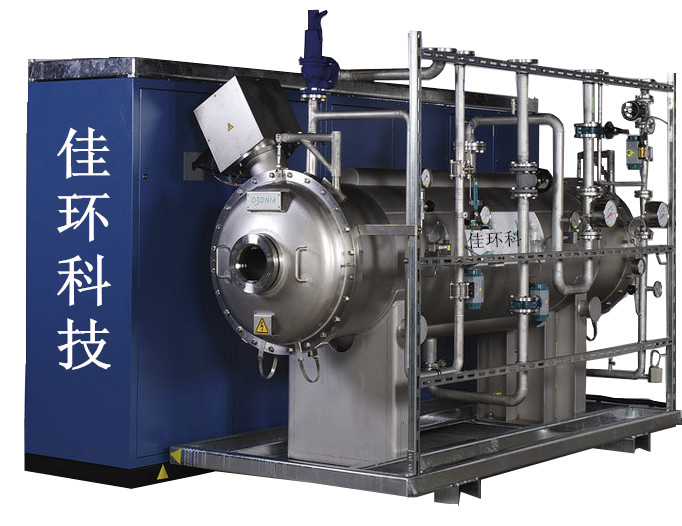

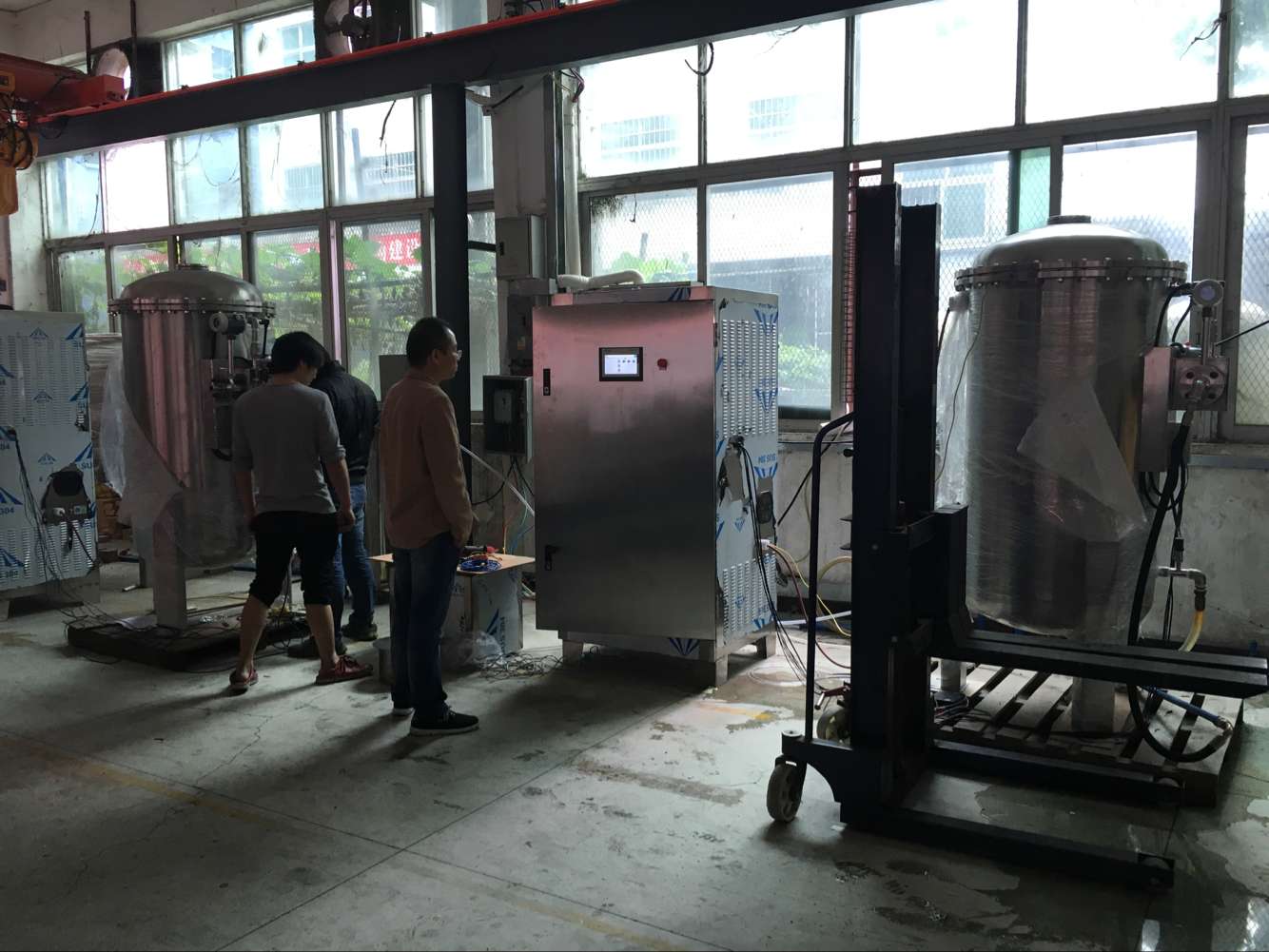

5.6 广州佳环大型臭氧发生器现场图：
