《广州佳环电器科技有限公司简介》

   2000年-2007年原名为（广州三环臭氧有限公司）2007年正式注册为（广州佳环电器科技有限公司），是广东省最早生产研发臭氧企业之一，专业从事臭氧机理研究、臭氧设备设计与制造和研发、臭氧应用工程方案设计与臭氧系统设备安装、调试、运行及维护，是国内臭氧行业的代表企业之一，正逐渐成为全球臭氧系统供应商。本公司成立已经有10多年时间，并培养起来了多批人才和培养多家小厂的臭氧企业，在*饮用水处理、*中水回用处理、*化妆品容器消毒杀菌、*水产养殖增氧消毒杀菌、*家禽养殖业、*游泳池水消毒杀菌、*无菌车间、*制药厂及食品厂消毒杀菌、*GMP认证、*食品保鲜储藏、*果蔬农药降解、*污水处理（医院、食品厂、电镀厂等工业污水及城市污水深度处理）*工业废气脱臭处理，化学氧化与合成等几十个领域有着丰富的经验。

   公司拥有着实力雄厚的技术队伍，研发和生产出精度高、稳定性好、使用方便、维护容易的设备。 公司生产的系列产品应用范围广，本公司产品销售到全国各地，国外20多个国家和地区也在使用本公司产品，本公司的外贸销量一年一个台阶业绩稳定性在增长，得到国外客户的亲睐。本公司人性化的设计理念，卓越的性能和完善的服务，使公司产品在臭氧领域处于领先地位。

实力见证：本公司目前已经发展成为广东省规模最大一家企业。

为什么选择佳环？

一、质量

佳环是广东省做臭氧行业历史最久、规模最大、经验最丰富的厂家之一。

佳环机器销售覆盖率国内85%以上地区，国外覆盖亚欧美洋四大洲，产品覆盖日本、韩国、马来西亚、越南、印度、泰国、阿联酋、沙特、卡塔尔、德国、英国、俄罗斯、西班牙、葡萄牙、匈牙利、意大利、瑞典、加拿大、巴拿马、巴西、阿根廷、智力、乌拉圭、巴拉圭、委内瑞拉、澳大利亚、新西兰等国。

其中，智力已经有15台1000-1500克臭氧机运用在废气处理，日本、越南、土耳其、沙特、卡塔尔、阿联酋等国家已经有超过150台50克以上机器在运行，澳大利亚肯德基麦当劳客户已经采购1500台臭氧机在运行用于油烟废气处理，超过50台水机在澳大利亚运行。

二、专业

佳环拥有雄厚的技术研发团队，技术研发团队共7人，3人是臭氧高级技术工程师，并且拥有专业资深的售前队伍，内贸销售团队15人，其中7人从事臭氧行业3年以上，大学文凭占有率为86.7% ；外贸销售团队 8人，资深臭氧销售3人，本科文凭占有率为100%。

三、服务

佳环拥有专业的售后服务部门，可以随时调动安排出差售后、安装、调试的技术人员3名，24小时随时接候。售后服务优质，不用担心售后问题。

                 摘  要

臭氧（O₃）处理技术，可以对空间或水体中的各类物质进行反应，其过程不会产生不环保的物质，是已知氧化能力很强的材料。它作为一项既环保又安全的应用技术，即可以解决水中的异味物质以及颜色不纯净的问题，将水中总有机物含量（COD）降低50%左右，又能对净化空间环境，对环境内的各类细菌、病毒等微生物起到良好的杀灭作用。国外对于生产环境及各类生产用水、饮用水等有严格的标准执行，如饮用水不得含有病原菌、毒素等，但需含矿物质。各种矿物质、pH值、混浊、颜色、溶解率、气体、微生物等，都会影响水的品质。为提高水质，欧洲、日本和美国均在上个世纪采取了臭氧水处理技术。我国近些年才开始使用成熟的臭氧净化处理技术和设备。使用臭氧可以净化生产环境，可以大大节约水资源、促进水资源的循环再利用。

本厂成立以来，针对不同的环境，研发出不同应用目标下的处理方案，完善了臭氧处理技术在我国应用的技术基础。这项研究有望改变目前我国臭氧处理应用的盲目性问题，同时在更大范围内推广应用臭氧处理技术，提高我国生产生活、食品药品的安全性，更有效地资源的利用。臭氧制备技术经过几十年来的研究，单位能耗降低了约2－3倍，臭氧发生器的价格也在不断下降，设备更为紧凑更有利于推广。

一、臭氧设备组成及技术描述

1.1系统总体说明

  1.臭氧发生器由1台臭氧放电室、1套臭氧专用中频高压电源以及控制系统组成。
  2.臭氧放电室是安装臭氧发生单元的装置。臭氧发生单元是组成产生臭氧的最基本元件，包括电极和介质管。电极是与具有不同电导率的媒质形成导电交接面的导电部分，在臭氧发生单元中系指分布高压电场的导电体；介质管是基本电磁场性能受电场作用而极化的物质所构成的零、部件，在臭氧发生单元中系指位于两电极间，造成稳定的辉光放电的绝缘。
  3.我公司的臭氧放电室：外电极系不锈钢制造，臭氧发生单元呈蜂窝状排布，采用非玻璃放电体——高压电极和介质管为一体化结构，在高压电极表面烧结石英介电层。每个臭氧发生单元带有独立的高压熔断器，保证了放电室整体正常、可靠、有效的工作。
  4.臭氧电源是将输入工频电源转化为中频高压电源的装置，也称为“供电单元”，使臭氧发生装置内形成高压电场。臭氧电源装置主要包括整流逆变电路、电抗器、高压变压器、控制装置及显示操作盘等。整流逆变电路将供电电源转换成辉光放电所要求的中、高频交流电源，经过高压变压器升压后，中频高压电源输送到臭氧发生装置。
 5.臭氧发生器采用水冷却，通过满足质量要求的足量的冷却水有效地带走电晕放电时放出的热量，冷却水可循环使用并通过外部工艺降温。
 6.发生器产量可根据用户实际需要进行调整，并具有多重保护功能，防止意外情况下，对发生器造成损坏。

1.2高压放电式发生器
    该类臭氧发生器是使用高频电源系统，使电场内或电场周围的氧分子发生电化学反应，从而制造臭氧。该臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大（单机可达8Kg/h）等优点，所以是国内外相关行业使用最广泛的臭氧发生器。臭氧发生器工作时会产生大量的热能，需要冷却，否则臭氧会因高温而边产生边分解。水冷型发生器冷却效果好，工作稳定，臭氧无衰减，并能长时间连续工作。
1.3采用石英管放电技术

    石英管由于具有介电常数高、壁厚均匀、椭圆度好、耐高温、耐潮湿等特点而最常被一些高性能的臭氧发生器使用。陶瓷板易脆裂，只适用一些小型发生器。陶瓷管的壁厚和椭圆度不易控制，容易出现放电不均匀的问题，所以使用的不多。玻璃管和搪瓷管介电常数低，耐高温性能差，易炸裂，只有在一些低端发生器上使用。

1.4工作原理

当含氧气的气体通过两个电极间的放电间隙时，部分氧气分子（O₂）会被转化为臭氧（O₃）从而实现臭氧制备（见图 1）。当高压电极上带有变化的高电压时，电极之间的放电间隙处会产生微放电，氧气分子被分解为自由态的氧原子O，部分自由态的氧原子与未分解的氧气分子重新结合生成臭氧（O₃）即 O＋O₂＝O₃，被称为“电晕放电”或“无声放电”。

事实上施加在电极上的电能只有一部分用于制备臭氧，制备过程中同时还会产生热量，需要通过冷却水来有效冷却臭氧发生模块。臭氧制备过程受原料气的质量和冷却水的温度影响比较显著，温度越低，臭氧制备效率越高。

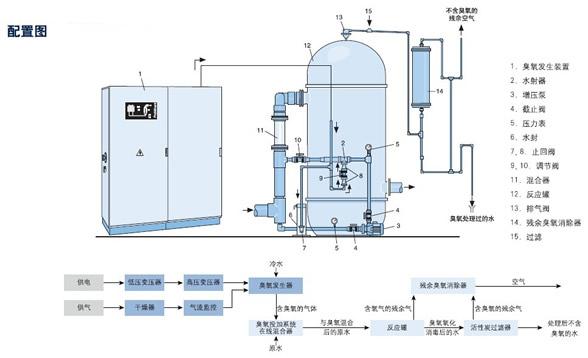

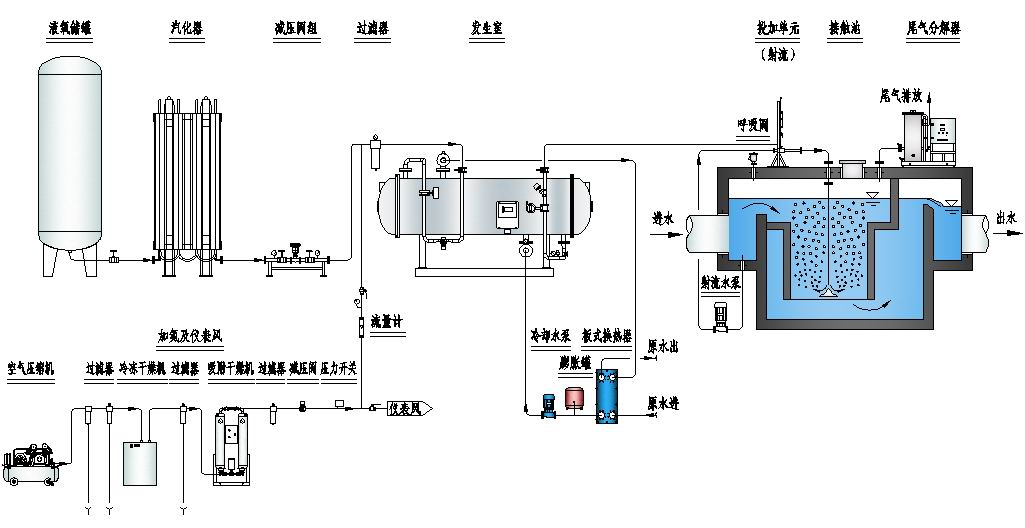

1.5臭氧工艺流程

1.6臭氧放电室结构设计

放电室内部由多根石英放电体组成多个分单元，每组高压电极带有独立的熔断器，保证放电室整体正常、可靠、有效工作。不仅仅是为了提供高效发生臭氧量，而且是基于安全可靠、容易维护的设计思想。

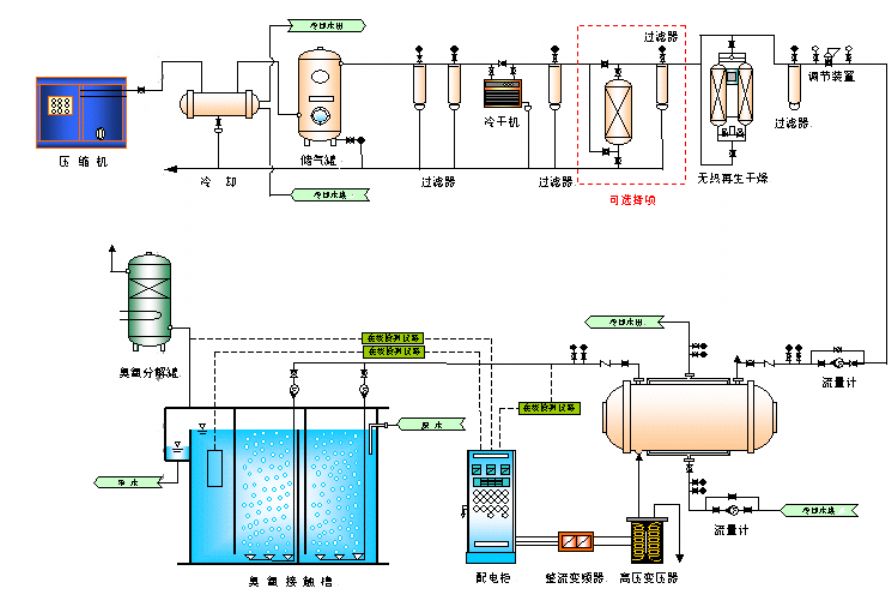

1.7气源处理工艺流程图

1.8应用领域

臭氧适用于各种水处理和空间领域，如：

①饮用水的消毒、脱色、除味、除有害有机物；

 ②游泳池用水消毒、脱色、除味、除有害有机物；

 ③废水的化合物断链、去COD、除味消毒、脱色；

 ④水产养殖消毒、净化；

 ⑤空间的净化消毒、除味；

⑥化工业中的氧化、硫化工艺。

1.9环境条件要求

2.0安装环境条件

安装地点必须符合条件：环境温度、海拔、、湿度、保护等级、振动、设备房地面平整、通风、干燥。

确保设备维护空间不低于1米，散热不会导致房间的温升超过允许范围。

5000G/H氧气源型臭氧发生器成套配置和介绍

6、臭氧发生器报价一览表：

7、HY-5.0系列臭氧发生器技术参数

8、螺杆式空压机技术参数

9、储气罐

10、过滤器

11、冷冻式干燥机

12、无热再生吸附干燥机100p技术参数

13、1000L/min 制氧机

14、交货期：45个工作日

15、售后服务

1．设备质保期

设备保修期为设备出厂之日起一年保修，终身维护；

2．操作、维修人员的培训

免费安排业主方操作、维护人员培训，达到：

①操作人员能熟练操作设备；

②维修人员需掌握设备的日常维护和维修工作。

3．用户走访

在保修期内不少于一次；检查设备运行状况，给用户提供合理化建议。

4．故障排除

①接到用户设备出现故障的信息后，当日给用户明确答复；

②接到服务电话后，本市24小时到达现场，省内其他地市48小时到达现场，省外地市在72小时内可到达用户现场，检修设备保证用户正常使用。

5．其他服务

①建立用户电脑档案，有专用软件协助用户进行设备管理；

②定期提醒用户更换易损件，检查设备及注意事项。

6．质量承诺：

①所提供设备满足贵公司使用的要求，在保证设备满足所提供技术文件质量指标的前提下，保证设备的安全性、可靠性、稳定性。

②供方向需方保证：如因设计、制造上的缺陷和材料上的不良而使设备发生故障，供方为需方免费修理并更换新损坏零件，期限为设备出厂之日起一年保修期内。

③在正常的使用情况下，整机设备使用寿命为10年。

④不受设备改型而影响配件的供应，保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者，不属于免费维修范围：

A、环境过于潮湿或机器结构内部进水而导致产品损失

B、擅自改动产品结构而导致产品损坏

C、因自然灾害或其它不可抗力而导致产品损坏

D、因操作不当导致机器出故障。

16.全套系统部分图片：供参考，以实际产品为准！

二、产品图片

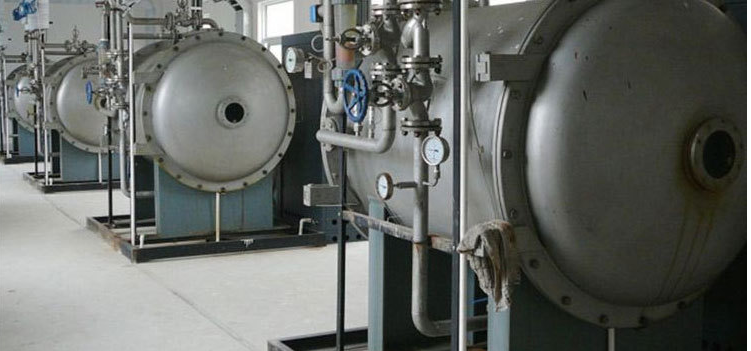

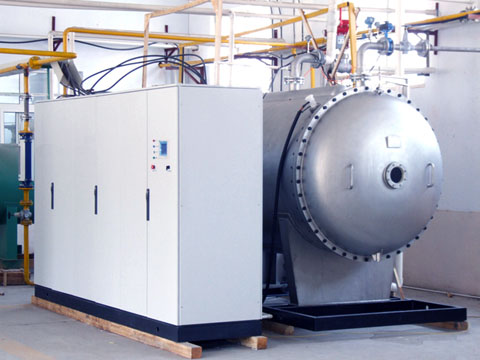

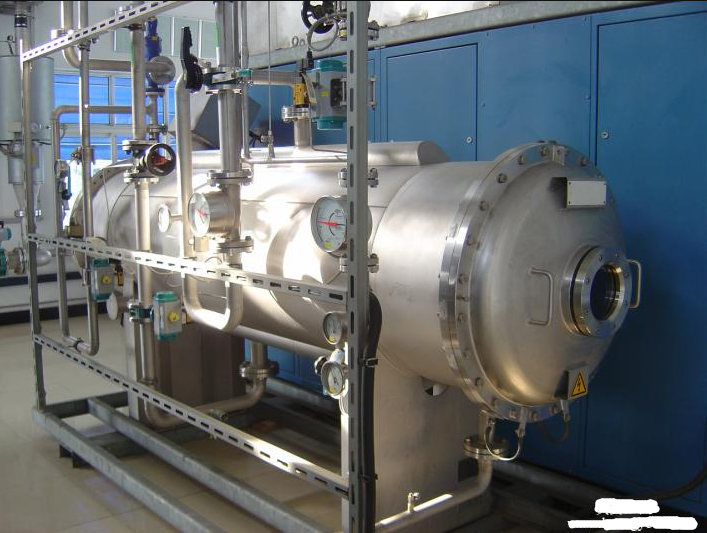

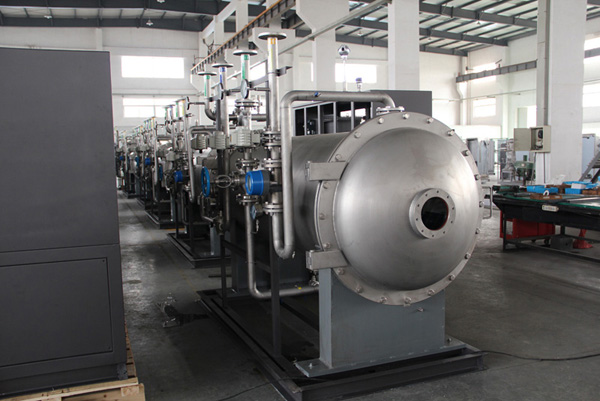

臭氧系统部分图片

臭氧系统部分图片

          一、臭氧发生器一览表：

三、注意事项及售后服务

1、注意事项：

    1．机械设备必须放置在无油污、空气干净、干燥通风的地方工作，以延长机械设备使用寿命；室内应无易燃易爆气体及导电粉尘，禁止安装在有发生爆炸危险的危险区域。

2、售后服务：

1．设备质保期

设备保修期为设备出厂之日起一年保修，终身维护；

①操作人员能熟练操作设备；

②维修人员需掌握设备的日常维护和维修工作。

2．故障排除

①接到服务电话后，接到用户设备出现故障的信息后，当日给用户明确答复；检修设备保证用户正常使用。

3．其他服务

①建立用户电脑档案，有专用软件协助用户进行设备管理；

②定期提醒用户更换易损件，检查设备及注意事项。

4．质量承诺：

①所提供设备满足贵公司使用的要求，在保证设备满足所提供技术文件质量指标的前提下，保证设备的安全性、可靠性、稳定性。

②供方向需方保证：如因设计、制造上的缺陷和材料上的不良而使设备发生故障，供方为需方免费修理并更换新损坏零件，期限为设备出厂之日起一年保修期内。

③在正常的使用情况下，整机设备使用寿命为8-10年。

④不受设备改型而影响配件的供应，保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者，不属于免费维修范围：

A、环境过于潮湿或机器结构内部进水而导致产品损失

B、擅自改动产品结构而导致产品损坏

C、因自然灾害或其它不可抗力而导致产品损坏

D、因操作不当导致机器出故障。

3、设备操作及注意：

1、将臭氧发生器放置在待消毒室以外的特定（平稳、通风散热良好）位置，检查臭氧硅胶软管与机器的臭氧输出口是否已接好，将臭氧输送管导入待消毒空间。并在室内靠近天花板处投加。

2、为达到最佳的臭氧消毒效果，请关闭门窗等，消毒时请勿有人员在室内。

3、接通电源，电压表显示当前电压，打开气泵开关，气泵指示灯亮，气泵开始工作。（电流表显示当前电流，15克以上机）臭氧输出口有气体输出。

4、延长时间打开臭氧开关（根据当前空气湿度情况而定，湿度越大，时间越长，一般1—30秒）臭氧指示灯亮，机器开始工作，（15克以上臭氧发生器需要调节浓度旋钮，对臭氧输出浓度进行调节，）臭氧硅胶软管有臭氧气体输出 。

5、根据空间使用需要，将定时开关旋至与空间消毒相对应的消毒时间。

（15克以上臭氧发生器无定时器，请另外配置）如不配置定时器，消毒完成后则需要人工关闭臭氧发生器

6、达到设定的消毒时间后，消毒机将自动停止工作或者手动关闭臭氧发生器，完成作业后请将电源插头拔出；

7、臭氧在室内一般1—2个小时后就会自动分解为氧气，人若要长时间在室内居留时，需以闻不到浓重的臭氧异味为准，

8、消毒完成后请将臭氧发生器移至干燥通风处，以便箱内不会因为高湿高温环境产生积水，对臭氧发生器产生影响。

四、设备配套

1、设备连接软管、臭氧输送软管（此为强抗氧化硅胶管管三个月更换一次具佳）。

2、设备出厂时，配备8米配套臭氧发生器硅胶管、1个保险丝、合格证、保修卡、使用说明书等。

五、臭氧发生器设计、制造和检验标准

CJ/T322-2010      中华人民共和国城镇建设行业标准《水处理用臭氧发生器》

GB150             钢制压力容器

GB/T 191          包装储运图示标志

GB 3095-1996      环境空气质量标准

GB 4208           外壳防护等级（IP 代码）

GB/T 6682-2008    分析实验室用水规格和试验方法

GB 7521.1-2005    低压成套开关设备和控制设备 第 1 部分：型式试验和部分型式试验

                  成套设备

GB/T 13306        标牌

GB/T13384         机电产品包装通用技术条件

GB 14050          系统接地的型式及安全技术要求

GB 19517          国家电气设备安全技术规范

DIN EN60204       设备的电器装备（一般要求）

DIN EN60034       旋转电机（测定和操作状态）

GB4942.1－85      电机外壳防护

CD/T5226.1－1996  工业机械电气设备第一部分：通用技术条件

六、产品特点及性能说明

1、先进的电晕放电技术

2、最优化的机械设计

3、先进的IGBT供电单元

4、低谐波污染

5、低能耗

6、臭氧浓度高、结实耐用

7、结构紧凑

8、低维护工作量

9、自动化界面控制

10、放电体

11、臭氧放电室采用石英管放电体，该放电体臭氧产量大，臭氧浓度高，能最大程度的发挥电源系统和冷却系统的功能，是大产量高浓度臭氧发生器的关键，臭氧发生器HY系列应用IGBT集成技术，采用极其稳定、臭氧浓度高、超长使用寿命的智能型钛金脱羟石英管结构放电单元，空气冷却，过温过流电路保护，臭氧发生器主要部件均为自厂生产，整机为不锈钢材质。
